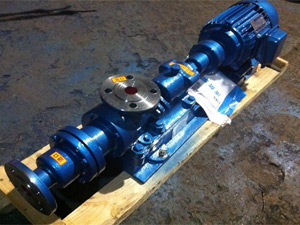

一、G型單螺桿泵產品概述

G型單螺桿泵屬于轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套(定子)和在定子腔內與其嚙合的單頭螺旋螺桿(轉子)組成。

G型單螺桿泵當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子—轉子副就連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子—轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。G單螺桿泵分類：整體不銹鋼單螺桿泵，軸不銹鋼單螺桿泵。

G系列單螺桿泵具有特殊螺旋面型腔的彈性定子與具有大導程大齒高的轉子相嚙合，在定子行腔內構成連續的密封線將吸入腔與壓出腔分隔，轉子轉動時型腔連續地向排出方向運動，使物料不斷地被抽吸與排出。

二、G型單螺桿泵產品特點

G型單螺桿泵具有自吸能力強、吸入高度強；螺桿泵零件少，結構緊湊，體積小，維修簡單，轉子和定子是單螺桿泵的易損件，結構簡單，便于裝拆。是按迥轉嚙合容積式原理工作的新型泵種。

G型單螺桿泵主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。采用無毒無味的食用橡膠，工作溫度可達120攝氏度，如果采用高溫120攝氏度—350攝氏度時可同本單位聯系。由于該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持不變。壓力穩定，因而不會產品渦流和攪動。每級泵的輸出壓力為0.6MPa—1.2MPa，揚程60m—120m（清水），自吸高度一般在3m以上.可以當自吸排污泵產品使用。

三、G型單螺桿泵用途

　G型單螺桿泵輸送介質：各種粘度的液體，特別是粘稠難輸送的介質;各種濃度的液體及經過分離脫水的干物料;含有固體顆粒、纖維、懸浮物的液體;液體、氣體、固體的混合物;不能受攪動、剪切、掠奪的敏感性液體;腐蝕性液體。

四、G型單螺桿泵的優點
1、與離心泵相比單螺桿泵無需安裝閥門，流量是穩定的線性流動；

2、與氣動隔膜泵相比單螺桿泵可輸送各種混合雜質含有氣體及固體顆粒或纖維的介質，也可輸送各種腐蝕性物質；

3、與齒輪泵相比，單螺桿泵可輸送高粘度的物質；

4、與柱塞泵，隔膜泵及齒輪泵不同的是，螺桿泵可用于藥劑填充和計量。　

五、G型單螺桿泵工作原理圖：

六、 G系列單螺桿泵固定轉速時的性能參數
