高粘度齒輪泵
NYP系列保溫高粘度泵工作原理
具有內齒的驅動從齒輪(轉子)帶動內轉子在全封閉的泵體內做同方向轉動，泵體和前蓋的月牙使吸入口和排出口隔開，轉動時在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
NYP系列保溫轉子泵結構
主要由內外轉子、軸、泵體、前蓋、托架、密封、軸承等部件組成，密封youji械密封和填料密封兩種形式，對于高溫、高粘度、高稠度及性較強的介質，選用填料密封。
NYP系列保溫高粘度轉子泵輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配閥，當泵或管路系統超壓時候，閥打開，形成內部回流，_系統。

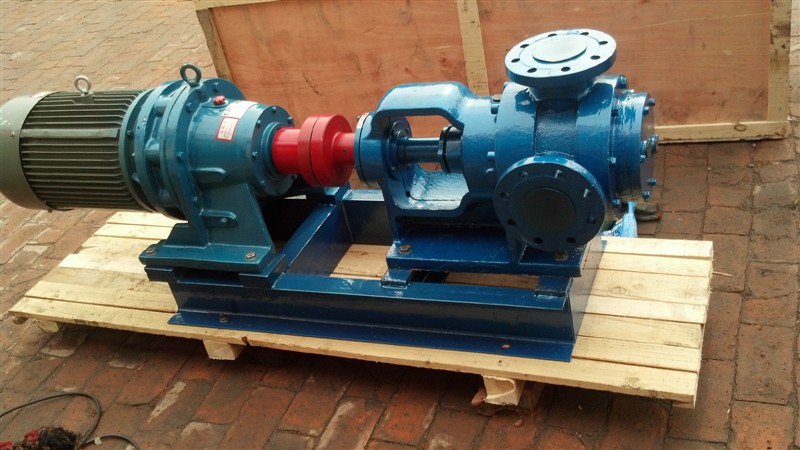

泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯接式兩種。
●NYP高粘度泵(高粘度轉子泵,瀝青輸送泵)參數表（根據實際粘度選擇合適的泵,NYP高粘度齒輪油泵高輸送30萬Cst介質）
|
型號 Model |
粘度
cst |
轉速 |
流量 |
壓力
Mpa |
口徑 |
汽蝕余量m
|
功率
KW |
配減速機或電機型號雙減（S）單減(D) |
|
NYP-0.78
|
600/2000 |
910/1390 |
0.4/0.6 |
0.8
|
15"
(螺紋) |
5
|
0.75
|
Y90S-6/ Y802-4
|
|
NYP-2.3
|
600/2000 |
910/1390 |
1/2 |
0.8
|
25"
|
5
|
1.1/1.5 |
Y90L-6/ Y90L-4
|
|
NYP-3.6
|
600/2000 |
940/640 |
2/1.5 |
0.8
|
40"
|
5
|
1.5
|
Y100L-6/Y90L-4
(皮帶） |
|
NYP-7.0
|
2000/6000 |
960/500-640 |
4/2.3 |
0.8
|
40"
|
5
|
2.2/3 |
Y112M-6/ SCJ-100
|
|
NYP-24
|
2000/6000 |
357-475/300 |
5-6.5/4 |
0.8
|
50"
|
5
|
5.5
|
SCJ-240/ DCJ-100
|
|
NYP-50
|
2000/6000 |
357-475/300 |
10-14/9 |
0.8
|
50"
|
5
|
7.5/5.5 |
SCJ-240/ DCJ-100
|
|
NYP-80
|
2000/6000 |
315-417/228 |
15-20/10 |
0.8
|
80"
(法蘭) |
5
|
15/11 |
SCJ-290/ DCJ-112
|
|
NYP-110
|
2000/6000 |
315-417/228 |
20-28/15 |
0.8
|
80"
|
5
|
18.5/15 |
SCJ-240/ DCJ-112
|
|
NYP-160
|
2000/6000 |
320-420/320 |
30-40/30 |
0.8
|
100"
|
5
|
18.5
|
SCJ-320/ DCJ-320
|
|
NYP-220
|
2000/6000 |
220-285/160 |
30-40/20 |
0.8
|
100"
|
5
|
37/18.5 |
SCJ-340/ DCJ-340
|
|
NYP-320
|
2000/6000 |
220-285/160 |
40-50/30 |
0.8
|
100"
|
5
|
37/22 |
SCJ-340/ DCJ-340
|
|
NYP-650
|
2000/6000 |
160-240/120 |
60-90/45 |
0.8
|
125"
|
5
|
55/37 |
SCJ-360/ DCJ-360
|
|
NYP-730
|
2000/6000 |
160-240/120 |
70-100/50 |
0.8
|
150"
|
5
|
55/37 |
SCJ-360/ DCJ-360
|
|
NYP-1670
|
2000 |
160
|
160
|
0.8
|
200"
|
5
|
100
|
Y315L1-4
|
|
NYP-1670
|
6000
|
200
|
200
|
0.8
|
200"
|
5
|
132
|
Y315L2-4
|
